このチュートリアルの手順では、エッジの種類をグラフ モデルに追加します。 エッジは、 Customer purchases Order や Employee sells Orderなどのノード間のリレーションシップを定義します。
Important
配信元とターゲット キーの互換性、データ型の配置など、標準のエッジ マッピング要件については、「 エッジの種類を選択する」を参照してください。
Adventure Works のエッジマッピング
Adventure Works データ モデルで、ノード間のリレーションシップを定義するエッジを作成します。 これらのエッジは、どの従業員がどの注文を販売し、どの顧客が購入を行い、どのベンダーがどの製品を供給するかなど、主要なビジネス関係を把握します。 エッジを追加すると、これらのリレーションシップ全体でクエリを実行して、「特定の顧客が購入した製品」や「どのベンダーがツーリング バイクを提供しているか」などの質問に回答できます。
次の表に、グラフで使用するエッジ マッピングを示します。
| エッジラベル | ソーステーブル | 配信元ノード/配信元キー | ターゲット ノード/ターゲット キー |
|---|---|---|---|
sells |
adventureworks_orders | Employee / EmployeeID_FK |
Order / SalesOrderDetailID_K |
purchases |
adventureworks_orders | Customer / CustomerID_FK |
Order / SalesOrderDetailID_K |
contains |
adventureworks_orders | Order / SalesOrderDetailID_K |
Product / ProductID_FK |
isOfType |
adventureworks_products | Product / ProductID_K |
ProductSubcategory / SubcategoryID_FK |
belongsTo |
adventureworks_productsubcategories | ProductSubcategory / SubcategoryID_K |
ProductCategory / CategoryID_FK |
produces |
adventureworks_vendorproduct | Vendor / VendorID_FK |
Product / ProductID_FK |
グラフにエッジの種類を追加する
グラフにエッジを追加するには、次の手順に従います。
上部のリボンで、[ エッジの追加 ] を選択してノード間のリレーションシップを作成します。
[ エッジの作成] で、 Adventure Works エッジ マッピング テーブルで適切な値を参照してエッジを構成します。
- リレーションシップを説明する エッジ ラベル を入力します。
- ソース テーブルを選択します。
- [配信元] ノードとそれに関連付けられている [配信元] キー列を選択します。
- ターゲット ノードとそれに関連付けられているターゲット キー列を選択します。
![[エッジの追加] ダイアログを示すスクリーンショット。](media/tutorial/edge-add-sells.png)
たとえば、最初のエッジでは、次の値を使用します。
-
エッジ ラベル:
sells - ソース テーブル: adventureworks_orders
-
配信元ノード:
Employee -
オリジン キー:
EmployeeID_FK -
ターゲット ノード:
Order -
ターゲット キー:
SalesOrderDetailID_K
Important
複合キー (複数の列で構成される ID) を使用してノード タイプを構成した場合は、対応する複合キー列もここで選択する必要があります。
[ 作成] を選択して、グラフにエッジを追加します。
Adventure Works エッジ マッピング テーブルに記載されている残りのすべてのエッジ タイプについて、このセクションの手順を繰り返します。
![[エッジの追加] ダイアログを示すスクリーンショット。](media/tutorial/edge-add-sells.png#lightbox)
ヒント
プロパティは、ノードまたはエッジの種類には自動的には追加されません。 データがリレーションシップ自体 ( contains エッジの数量や価格など) を記述するときに、プロパティを追加できます。 エッジ プロパティは、リレーションシップ レベルのデータをフィルター処理、集計、または返す GQL クエリを記述する場合に最も便利です。 このチュートリアルでは、エッジ プロパティを追加する必要はありません。 詳細については、「 エッジの種類にプロパティを追加する」を参照してください。
グラフには、6 種類のエッジがすべて表示されます。
グラフを読み込む

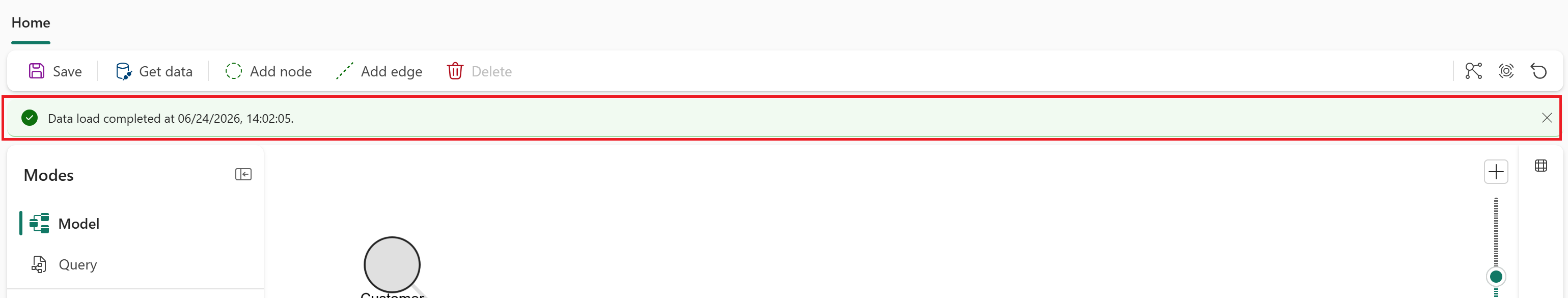

すべてのノード タイプとエッジ タイプを追加した後、上部のリボンで [保存] を選択してグラフを読み込みます。 この操作では、グラフ モデルの検証、OneLake からのデータの読み込み、グラフの構築、クエリの準備を行います。 データのサイズによっては、このプロセスに時間がかかる場合があります。 グラフが正常に読み込まれると、 データの読み込みが完了したことを示すバナーが表示されます。
Important
現時点では、モデルまたは基になるデータを変更するたびに ( [保存] を選択して) グラフを再読み込みする必要があります。
これで、すべてのノードタイプとエッジタイプがグラフに対して定義されました。 これらのノードの種類とエッジの種類は、グラフ モデルのスキーマを形成します。 データを取り込んでノードとエッジを形成すると、グラフでクエリを実行する準備が整います。
